Bağlantı Ölçü AğıOrtak teknik veri tabanıTüm ölçülerde araKomatsu PC200-8 / PC200LC-8 bağlantı ölçüleri
Komatsu PC200-8 kova ve Quick Coupler (kuyukap / hızlı bağlantı aparatı) ölçüleri: ön pim 80 mm, arka pim 80 mm, ARM ara 326,5 mm, pim merkezi 457,6 mm.
Milimetre cinsinden
Komatsu ölçülerinin tümü →Bağlantı ölçü tablosu
- Tonaj
- 20 ton
- Ön pim çapı
- 80 mm
- Arka pim çapı
- 80 mm
- ARM ara
- 326,5 mm
- LINK ara
- Belirtilmemiş
- Pim merkezi
- 457,6 mm
- Pim kutu yüksekliği
- Belirtilmemiş
- Bağlantı tipi
- Üretici standart bağlantı ölçüsü
Üretici tablosu

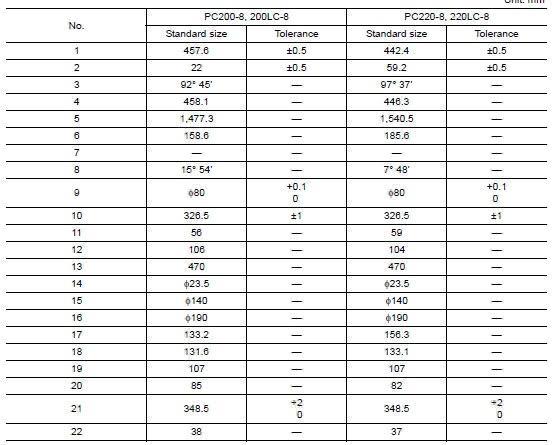

Teknik çizim değerleri
- No.1
- 457,6 mm
- No.2
- 22 mm
- No.3
- 92° 45′ mm
- No.4
- 458,1 mm
- No.5
- 1477,3 mm
- No.6
- 158,6 mm
- No.7
- — mm
- No.8
- 15° 54′ mm
- No.9
- Ø80 (+0,1 / 0) mm
- No.10
- 326,5 ±1 mm
- No.11
- 56 mm
- No.12
- 106 mm
- No.13
- 470 mm
- No.14
- Ø23,5 mm
- No.15
- Ø140 mm
- No.16
- Ø190 mm
- No.17
- 133,2 mm
- No.18
- 131,6 mm
- No.19
- 107 mm
- No.20
- 85 mm
- No.21
- 348,5 (+2 / 0) mm
- No.22
- 38 mm
No.1 = pim merkezi · No.9 = pim çapı · No.10 = bağlantı ara ölçüsü
Kaynak ve doğrulama bilgisi
- Durum
- Komatsu üretici teknik tablosu
- Not
- Ana alanlar üretici tablosundaki No.1 (merkez), No.9 (pim çapı) ve No.10 (ara) değerlerinden eşlenmiştir.
İmalat güvenlik notuKesim ve imalattan önce ölçüleri gerçek makine, mevcut kova veya Quick üzerinden son kez kontrol edin.
