MBA Ataşman teknik bilgi paylaşım merkezi

Ekskavatör kova ve Quick Coupler ölçülerini bulun.

Marka ve modele göre kova ile Quick Coupler (kuyukap / hızlı bağlantı aparatı) pim çapı, ARM ara, LINK ara ve pim merkez ölçülerini arayın. Saha ölçünüzü paylaşın; başka ustaların aynı makineyi yeniden ölçmesine gerek kalmasın.

Ölçü ara Loder Ölçüleri

1709 ölçü kaydı1408 dünya ölçüsü96 marka

Üretimden gelen teknik bilgi

Quick Coupler ve iş makinesi ataşmanlarında çözüm ortağınız.

mbaatasman.com ↗info@mbaatasman.com 0532 636 89 99

Ölçü kütüphanesi

Makine bağlantısını ara

Dünya ölçülerini, MBA imalat arşivini, teknik teyitli kayıtları ve topluluk katkılarını ayrı ayrı incele.

1709 kayıt bulunduÖlçüye tıklayarak kaynak, ekleyen kişi ve düzeltmeleri inceleyin.

Marka / Model	Tonaj	Ön pim	Arka pim	ARM ara	LINK ara	Merkez	Durum
HitachiZX160Eksik: LINK ara, Pim kutu yüksekliğiEkleyen: Vahit usta	17.5 ton	80 mm	80 mm	307 mm	—	401,2 mm	Topluluk düzeltmesi
XCMGXE135D / XE150C-D-DK-U-E / XE155DKXE160Eksik: LINK ara, Pim kutu yüksekliğiEkleyen: Mba ataşman	14.5 ton	65 mm	65 mm	255 mm	—	362 mm	Topluluk düzeltmesi
XCMGXE135D / XE150C-D-DK-U-E / XE155DKxe160Eksik: LINK ara, Pim kutu yüksekliğiEkleyen: Vahit usta	14.5 ton	65 mm	65 mm	255 mm	—	362 mm	Topluluk düzeltmesi
JCB48Z - 50Z - 56ZEksik: LINK ara, Pim kutu yüksekliğiEkleyen: ALİ	5 ton	45 mm	45 mm	148 mm	—	245 mm	Topluluk verisi
HITACHIZX48Eksik: LINK ara, Pim kutu yüksekliğiEkleyen: ALİ	5 ton	45 mm	45 mm	161 mm	—	230 mm	Topluluk düzeltmesi
HITACHIZX65Eksik: LINK ara, Pim kutu yüksekliğiEkleyen: ALİ	6.5 ton	45 mm	45 mm	170 mm	—	245 mm	Topluluk verisi
HITACHIZX46Eksik: LINK ara, Pim kutu yüksekliğiEkleyen: ALİ	5 ton	45 mm	45 mm	161 mm	—	230 mm	Topluluk verisi
XCMGXE27Eksik: LINK ara, Pim kutu yüksekliğiEkleyen: ALİ	3 ton	35 mm	35 mm	120 mm	—	137 mm	Topluluk verisi
KUBOTAU-36Eksik: LINK ara, Pim kutu yüksekliğiEkleyen: ALİ	4 ton	40 mm	40 mm	135 mm	—	195 mm	Topluluk verisi
KUBOTAU-55Eksik: LINK ara, Pim kutu yüksekliğiEkleyen: İsim belirtilmemiş	5 ton	45 mm	45 mm	146 mm	—	245 mm	Topluluk verisi
JCB35Z1Eksik: LINK ara, Pim kutu yüksekliğiEkleyen: ALİ	4 ton	40 mm	40 mm	136 mm	—	190 mm	Topluluk verisi
YanmarSV05Eksik: LINK ara, Pim kutu yüksekliği	0,5 ton	25 mm	25 mm	97 mm	—	81,8 mm	Teknik çizim
YanmarSV08Eksik: LINK ara, Pim kutu yüksekliği	0,8 ton	25 mm	25 mm	97 mm	—	100 mm	Teknik çizim
YanmarSV15 / SV17Eksik: LINK ara, Pim kutu yüksekliği	1,5–1,7 ton	30 mm	30 mm	106 mm	—	109 mm	Teknik çizim
YanmarSV16 / SV18Eksik: LINK ara, Pim kutu yüksekliği	1,6–1,8 ton	30 mm	30 mm	106 mm	—	109 mm	Teknik çizim
YanmarSV15 / SV17 / SV19VTEksik: LINK ara, Pim kutu yüksekliği	1,5–1,9 ton	35 mm	35 mm	106,5 mm	—	109 mm	Teknik çizim
YanmarSV20 / SV22Eksik: LINK ara, Pim kutu yüksekliği	2–2,2 ton	35 mm	35 mm	123 mm	—	180 mm	Teknik çizim
YanmarSV26Eksik: LINK ara, Pim kutu yüksekliği	2,6 ton	38 mm	38 mm	141 mm	—	213 mm	Teknik çizim
YanmarSV60Eksik: LINK ara, Pim kutu yüksekliği	6 ton	45 mm	45 mm	165 mm	—	270 mm	Teknik çizim
YanmarSV85Eksik: LINK ara, Pim kutu yüksekliği	8,5 ton	50 mm	50 mm	180 mm	—	275 mm	Teknik çizim
YanmarSV100Eksik: LINK ara, Pim kutu yüksekliği	10 ton	50 mm	50 mm	200 mm	—	312,2 mm	Teknik çizim
YanmarSV100-1/2Eksik: LINK ara, Pim kutu yüksekliği	10 ton	50 mm	50 mm	201 mm	—	312,2 mm	Teknik çizim
YanmarSV120Eksik: LINK ara, Pim kutu yüksekliği	12 ton	50 mm	50 mm	178 mm	—	290 mm	Teknik çizim
HidromekHMK 65 ZT / 70 WEksik: LINK ara, Pim kutu yüksekliği	6,75 ton	50 mm	50 mm	154 mm	—	247 mm	Teknik çizim
HidromekHMK 85 SR / 90 ZTEksik: LINK ara, Pim kutu yüksekliği	8,75 ton	60 mm	60 mm	200 mm	—	303 mm	Teknik çizim
HidromekHMK 140 / 145 / 150Eksik: LINK ara, Pim kutu yüksekliği	14,5 ton	70 mm	70 mm	255 mm	—	403 mm	Teknik çizim
HidromekHMK 200 / 210 / 220 / 230 / 235Eksik: LINK ara, Pim kutu yüksekliği	21,75 ton	80 mm	80 mm	316 mm	—	472 mm	Teknik çizim
HidromekHMK 210 / 220 / 230 MHEksik: LINK ara, Pim merkezi, Pim kutu yüksekliği	22 ton	80 mm	80 mm	316 mm	—	—	Teknik çizim
HidromekHMK 310Eksik: LINK ara, Pim kutu yüksekliği	31 ton	90 mm	90 mm	374 mm	—	530 mm	Teknik çizim
HidromekHMK 360 / 390 / 410Eksik: LINK ara, Pim kutu yüksekliği	38,5 ton	100 mm	100 mm	411 mm	—	570 mm	Teknik çizim
HidromekHMK 500 / 520Eksik: LINK ara, Pim kutu yüksekliği	51 ton	120 mm	120 mm	451 mm	—	591 mm	Teknik çizim
HidromekHMK 230 SLREksik: LINK ara, Pim kutu yüksekliği	23 ton	60 mm	60 mm	200 mm	—	303 mm	Teknik çizim
HidromekHMK 230 LREksik: LINK ara, Pim kutu yüksekliği	23 ton	70 mm	70 mm	255 mm	—	403 mm	Teknik çizim
HidromekHMK 310 LREksik: LINK ara, Pim kutu yüksekliği	31 ton	70 mm	70 mm	255 mm	—	403 mm	Teknik çizim
HidromekHMK 390 LREksik: LINK ara, Pim kutu yüksekliği	39 ton	80 mm	80 mm	316 mm	—	472 mm	Teknik çizim
HidromekHMK 410 LREksik: LINK ara, Pim kutu yüksekliği	41 ton	80 mm	80 mm	316 mm	—	472 mm	Teknik çizim
HidromekHMK 500 LREksik: LINK ara, Pim kutu yüksekliği	50 ton	80 mm	80 mm	316 mm	—	472 mm	Teknik çizim
HidromekHMK 520 LREksik: LINK ara, Pim kutu yüksekliği	52 ton	80 mm	80 mm	316 mm	—	472 mm	Teknik çizim
HyundaiR16-9 / R18-9 / R18-9AKEksik: LINK ara, Pim kutu yüksekliği	2 ton sınıfı	30 mm	30 mm	119 mm	—	140 mm	Fabrika verisi
HyundaiR17Z-9AEksik: LINK ara, Pim kutu yüksekliği	2 ton sınıfı	30 mm	30 mm	119 mm	—	140 mm	Fabrika verisi
HyundaiHX17EEksik: LINK ara, Pim kutu yüksekliği	2 ton sınıfı	30 mm	30 mm	105 mm	—	140 mm	Fabrika verisi
HyundaiHX17A Z / HX19AEksik: LINK ara, Pim kutu yüksekliği	2 ton sınıfı	30 mm	30 mm	119 mm	—	140 mm	Fabrika verisi
HyundaiR25Z-9A / R25Z-9AKEksik: LINK ara, Pim kutu yüksekliği	2,5 ton sınıfı	35 mm	35 mm	137 mm	—	180 mm	Fabrika verisi
HyundaiR27Z-9 / R30Z-9AKEksik: LINK ara, Pim kutu yüksekliği	2,7-3 ton	35 mm	35 mm	135 mm	—	180 mm	Fabrika verisi
HyundaiHX25 / HX30AZEksik: LINK ara, Pim kutu yüksekliği	2,5-3 ton	35 mm	35 mm	135 mm	—	180 mm	Fabrika verisi
HyundaiR35Z-9 / R35Z-9AEksik: LINK ara, Pim kutu yüksekliği	3,5 ton sınıfı	40 mm	40 mm	135 mm	—	200 mm	Fabrika verisi
HyundaiHX35A Z / HX40AEksik: LINK ara, Pim kutu yüksekliği	3,5-4 ton	40 mm	40 mm	135 mm	—	200 mm	Fabrika verisi
HyundaiR55-9 / R55W-9 / R60CR-9 / R60-9S / R60W-9S / HX60 / HW60 / HX65A / HW65AHEksik: LINK ara, Pim kutu yüksekliği	5,5-6,5 ton	45 mm	45 mm	164 mm	—	285 mm	Fabrika verisi
HyundaiHX48A Z / HX55A CREksik: LINK ara, Pim kutu yüksekliği	4,8-5,5 ton	45 mm	45 mm	155 mm	—	230 mm	Fabrika verisi
HyundaiR80CR-9Eksik: LINK ara, Pim kutu yüksekliği	8 ton sınıfı	55 mm	55 mm	194 mm	—	295 mm	Fabrika verisi
HyundaiHX85A / HX85A (#10001) / HX90A (#10001-)Eksik: LINK ara, Pim kutu yüksekliği	8,5-9 ton	55 mm	55 mm	194 mm	—	295 mm	Fabrika verisi
HyundaiHW100AEksik: LINK ara, Pim kutu yüksekliği	10 ton sınıfı	45 mm	45 mm	200 mm	—	291 mm	Fabrika verisi
HyundaiR125LCR-9AEksik: LINK ara, Pim kutu yüksekliği	12,5 ton sınıfı	65 mm	65 mm	259 mm	—	390 mm	Fabrika verisi
HyundaiHX130 LCREksik: LINK ara, Pim kutu yüksekliği	13 ton sınıfı	65 mm	65 mm	259 mm	—	390 mm	Fabrika verisi
HyundaiHX130A LCREksik: LINK ara, Pim kutu yüksekliği	13 ton sınıfı	65 mm	65 mm	259 mm	—	390 mm	Fabrika verisi
HyundaiR140LC-9 / R140LC-9S / R140W-9 / R140W-9S / R145CR-9 / HX140LT3 (-#0132) / HX145CRT3 (-#0246)Eksik: LINK ara, Pim kutu yüksekliği	14-14,5 ton	65 mm	65 mm	259 mm	—	390 mm	Fabrika verisi
HyundaiHX140 L / HX140 LC / HW140 / HX145 LCR / HW145Eksik: LINK ara, Pim kutu yüksekliği	14-14,5 ton	65 mm	65 mm	259 mm	—	390 mm	Fabrika verisi
HyundaiHX140A L (-#0685) / HW140A / HX145A LCR (-#0837) / HW150A CR / HW155AEksik: LINK ara, Pim kutu yüksekliği	14-15,5 ton	65 mm	65 mm	259 mm	—	390 mm	Fabrika verisi
HyundaiHX140LT3 (#0133-) / HX140A L (#0686-) / HX145LCRT3 (#0247-) / HX145A LCR (#0838-)Eksik: LINK ara, Pim kutu yüksekliği	14-14,5 ton	65 mm	65 mm	260 mm	—	408 mm	Fabrika verisi
HyundaiHX140A L (4,10 m bom) / HX145A LCR (4,10 m bom)Eksik: LINK ara, Pim kutu yüksekliği	14-14,5 ton	65 mm	65 mm	259 mm	—	390 mm	Fabrika verisi
HyundaiR160LC-9 / R160LC-9S / R160W-9A / R170W-9 / R170W-9S / R180LC-9 / R180LC-9S / R190W-9Eksik: LINK ara, Pim kutu yüksekliği	16-19 ton	70 mm	70 mm	307 mm	—	410 mm	Fabrika verisi
HyundaiHX160 L / HW160 / HX180 L / HW180Eksik: LINK ara, Pim kutu yüksekliği	16-18 ton	70 mm	70 mm	307 mm	—	410 mm	Fabrika verisi
HyundaiHX160A L / HW160A / HW170A CR / HX180A LEksik: LINK ara, Pim kutu yüksekliği	16-18 ton	70 mm	70 mm	307 mm	—	410 mm	Fabrika verisi
HyundaiR210LC-9 / R210NLC-9 / R210W-9 / R210W-9S / R220LC-9A / R220LC-9S / R220LC-9SH / R235LCR-9 / HX210A L / HX210A NL / HX210S / HX220S (-#4560) / HX210HD / HX220HD / HW210 / HW210A / HX220 L / HX220 NL / HX220LT3 (-#0234) / HX220A L (-#1079) / HX225S L (-#1977) / HX235 LCR / HX235LCRT3 (-#0108) / HX235A LCR (-#0442)Eksik: LINK ara, Pim kutu yüksekliği	21-23,5 ton	80 mm	80 mm	330 mm	—	460 mm	Fabrika verisi
HyundaiHX210S / HX220S (#4561-) / HX220LT3 (#0235-) / HX220A L (#1080-) / HX225S L (#1978-) / HX235LCRT3 (#0109-) / HX235A LCR (#0443-)Eksik: LINK ara, Pim kutu yüksekliği	21-23,5 ton	80 mm	80 mm	330 mm	—	464 mm	Fabrika verisi
HyundaiR210LC-9 / R220LC-9A / R220LC-9S / R220LC-9SH / R290LC-9 / R300LC-9A / R300LC-9S / R300LC-9SH / HX210S / HX220S (-#4560) / HX210HD / HX220HD / HX220LT3 (-#0234) / HX220A L (-#1079) / HX225S L (-#1977) / HX300L / HX300LT3 / HX300A L / HX300S LEksik: LINK ara, Pim kutu yüksekliği	21-30 ton	65 mm	65 mm	259 mm	—	390 mm	Fabrika verisi
HyundaiHX210S / HX220S (#4561-) / HX220LT3 (#0235-) / HX220A L (#1080-) / HX225S L (#1978-)Eksik: LINK ara, Pim kutu yüksekliği	21-22,5 ton	65 mm	65 mm	260 mm	—	408 mm	Fabrika verisi
HyundaiHX220RBEksik: LINK ara, Pim kutu yüksekliği	22 ton sınıfı	80 mm	80 mm	330 mm	—	464 mm	Fabrika verisi
HyundaiR250LC-9 / R260LC-9A / R260LC-9S / HX260 L / HX260LT3 / HX260A LEksik: LINK ara, Pim kutu yüksekliği	25-26 ton	90 mm	90 mm	399 mm	—	510 mm	Fabrika verisi
HyundaiR290LC-9 / R300LC-9A / R300LC-9S / R300LC-9SH / HX300 L / HX300LT3 (-#0180) / HX300A L (-#1618) / HX300S L (-#1896)Eksik: LINK ara, Pim kutu yüksekliği	29-30 ton	90 mm	90 mm	399 mm	—	510 mm	Fabrika verisi
HyundaiHX300LT3 (#0181-) / HX300A L (#1619-) / HX300S L (#1897-)Eksik: LINK ara, Pim kutu yüksekliği	30 ton	90 mm	90 mm	394 mm	—	512 mm	Fabrika verisi
HyundaiHX300RBEksik: LINK ara, Pim kutu yüksekliği	30 ton sınıfı	90 mm	90 mm	394 mm	—	512 mm	Fabrika verisi
HyundaiR320LC-9 / R330LC-9A / R330LC-9S / R330LC-9SH / R350LC-9 / HX330 L / HX330A L / HX330S L / HX340S L / HX350LT3 / HX350A LEksik: LINK ara, Pim kutu yüksekliği	32-35 ton	100 mm	100 mm	430 mm	—	550 mm	Fabrika verisi
HyundaiHX355A LCREksik: LINK ara, Pim kutu yüksekliği	35,5 ton sınıfı	90 mm	90 mm	394 mm	—	512 mm	Fabrika verisi
HyundaiHX360L / HX400LEksik: LINK ara, Pim kutu yüksekliği	36-40 ton	100 mm	100 mm	420 mm	—	557 mm	Fabrika verisi
HyundaiR380LC-9 / R380LC-9SH / R380LC-9A / HX380 L / HX380A L / HX400LT3Eksik: LINK ara, Pim kutu yüksekliği	38-40 ton	100 mm	100 mm	430 mm	—	550 mm	Fabrika verisi
HyundaiR430LC-9 / R430LC-9SH / HX430 LEksik: LINK ara, Pim kutu yüksekliği	43 ton sınıfı	100 mm	100 mm	430 mm	—	550 mm	Fabrika verisi
HyundaiR480LC-9 / R480LC-9A / R480LC-9S (-#1075)Eksik: LINK ara, Pim kutu yüksekliği	48 ton sınıfı	100 mm	100 mm	430 mm	—	577 mm	Fabrika verisi
HyundaiR480LC-9S (#1076-) / R520LC-9 / R520LC-9A / R520LC-9S / HX480 L / HX480A L (-#0005) / HX480S L / HX520 L / HX520A L (-#0024) / HX520S LEksik: LINK ara, Pim kutu yüksekliği	48-52 ton	120 mm	120 mm	430 mm	—	577 mm	Fabrika verisi
HyundaiHX480A L (#0006-) / HX500LT3 / HX520LT3 / HX520A L (#0025-)Eksik: LINK ara, Pim kutu yüksekliği	48-52 ton	120 mm	120 mm	470 (A1: 430) mm	—	577 mm	Fabrika verisi
KomatsuPC200-8 / PC200LC-8Eksik: LINK ara, Pim kutu yüksekliği	20 ton	80 mm	80 mm	326,5 mm	—	457,6 mm	Fabrika verisi
KomatsuPC220-8 / PC220LC-8Eksik: LINK ara, Pim kutu yüksekliği	22 ton	80 mm	80 mm	326,5 mm	—	442,4 mm	Fabrika verisi
SANYSY16Eksik: Pim kutu yüksekliği	1,6 ton	30 mm	30 mm	111 mm	111 mm	135 mm	Fabrika verisi
SANYSY18UEksik: Pim kutu yüksekliği	1,8 ton	30 mm	30 mm	111 mm	111 mm	135 mm	Fabrika verisi
SANYSY26Eksik: Pim kutu yüksekliği	2,6 ton	40 mm	40 mm	135 mm	135 mm	177 mm	Fabrika verisi
SANYSY35CEksik: Pim kutu yüksekliği	3,5 ton	40 mm	40 mm	135 mm	135 mm	265/190 mm	Fabrika verisi
SANYSY35U (16.01.2022 sonrası · SY0039CC03018+)Eksik: Pim kutu yüksekliği	3,5 ton	40 mm	40 mm	135 mm	135 mm	190 mm	Fabrika verisi
SANYSY35U (16.01.2022 öncesi)Eksik: Pim kutu yüksekliği	3,5 ton	40 mm	40 mm	135 mm	135 mm	190 mm	Fabrika verisi
SANYSY50UEksik: Pim kutu yüksekliği	5 ton	45 mm	45 mm	145 mm	145 mm	245 mm	Fabrika verisi
SANYSY60CEksik: Pim kutu yüksekliği	6 ton	50 mm	50 mm	169 mm	169 mm	245 mm	Fabrika verisi
SANYSY75 Euro 5Eksik: Pim kutu yüksekliği	7,5 ton	50 mm	50 mm	200 mm	200 mm	310 mm	Fabrika verisi
SANYSY80UEksik: Pim kutu yüksekliği	8 ton	50 mm	50 mm	200 mm	200 mm	310 mm	Fabrika verisi
SANYSY95 Euro 4Eksik: Pim kutu yüksekliği	9,5 ton	55 mm	55 mm	217 mm	217 mm	315 mm	Fabrika verisi
SANYSY135 Euro 5Eksik: Pim kutu yüksekliği	13,5 ton	65 mm	65 mm	227 mm	224 mm	375 mm	Fabrika verisi
SANYSY135FEksik: Pim kutu yüksekliği	13,5 ton	65 mm	65 mm	227 mm	224 mm	375 mm	Fabrika verisi
SANYSY155UEksik: Pim kutu yüksekliği	15,5 ton	65 mm	65 mm	227 mm	224 mm	375 mm	Fabrika verisi
SANYSY16CEksik: Pim kutu yüksekliği	1,6 ton	30 mm	30 mm	111 mm	111 mm	135 mm	Fabrika verisi
SANYSY18CEksik: Pim kutu yüksekliği	1,8 ton	30 mm	30 mm	111 mm	111 mm	135 mm	Fabrika verisi
SANYSY26U (EU)Eksik: Pim kutu yüksekliği	2,6 ton	40 mm	40 mm	135 mm	135 mm	177 mm	Fabrika verisi
SANYSY26U (US)Eksik: Pim kutu yüksekliği	2,6 ton	40 mm	40 mm	135 mm	135 mm	177 mm	Fabrika verisi
SANYSY35U (ABD)Eksik: Pim kutu yüksekliği	3,5 ton	40 mm	40 mm	135 mm	135 mm	190 mm	Fabrika verisi
SANYSY35U (Avrupa)Eksik: Pim kutu yüksekliği	3,5 ton	40 mm	40 mm	135 mm	135 mm	190 mm	Fabrika verisi
SANYSY50U (EU)Eksik: Pim kutu yüksekliği	5 ton	45 mm	45 mm	145 mm	145 mm	245 mm	Fabrika verisi
SANYSY50U (US)Eksik: Pim kutu yüksekliği	5 ton	45 mm	45 mm	145 mm	145 mm	245 mm	Fabrika verisi
SANYSY60CEksik: Pim kutu yüksekliği	6 ton	50 mm	50 mm	169 mm	169 mm	245 mm	Fabrika verisi
SANYSY75CEksik: Pim kutu yüksekliği	7,5 ton	50 mm	50 mm	200 mm	200 mm	310 mm	Fabrika verisi
SANYSY80UEksik: Pim kutu yüksekliği	8 ton	50 mm	50 mm	200 mm	200 mm	310 mm	Fabrika verisi
SANYSY95CEksik: Pim kutu yüksekliği	9,5 ton	55 mm	55 mm	217 mm	217 mm	315 mm	Fabrika verisi
SANYSY135C (US)Eksik: Pim kutu yüksekliği	13,5 ton	65 mm	65 mm	227 mm	224 mm	375 mm	Fabrika verisi
SANYSY135C (EU)Eksik: Pim kutu yüksekliği	13,5 ton	65 mm	65 mm	227 mm	224 mm	375 mm	Fabrika verisi
SANYSY135 (UK)Eksik: Pim kutu yüksekliği	13,5 ton	65 mm	65 mm	227 mm	224 mm	375 mm	Fabrika verisi
SANYSY155UEksik: Pim kutu yüksekliği	15,5 ton	65 mm	65 mm	227 mm	224 mm	375 mm	Fabrika verisi
SANYSY155WEksik: Pim kutu yüksekliği	15,5 ton	65 mm	65 mm	227 mm	224 mm	375 mm	Fabrika verisi
SANYSY16 (A–G katalog özeti)Eksik: Pim kutu yüksekliği	1,6 ton	30 mm	30 mm	111 mm	111 mm	135 mm	Fabrika verisi
SANYSY18U (A–G katalog özeti)Eksik: Pim kutu yüksekliği	1,8 ton	30 mm	30 mm	111 mm	111 mm	135 mm	Fabrika verisi
SANYSY26 (A–G katalog özeti)Eksik: Pim kutu yüksekliği	2,6 ton	40 mm	40 mm	135 mm	135 mm	177 mm	Fabrika verisi
SANYSY35 (A–G katalog özeti)Eksik: Pim kutu yüksekliği	3,5 ton	40 mm	40 mm	135 mm	135 mm	190 mm	Fabrika verisi
SANYSY50 (A–G katalog özeti)Eksik: Pim kutu yüksekliği	5 ton	45 mm	45 mm	145 mm	145 mm	245 mm	Fabrika verisi
SANYSY75 T4i (A–G katalog özeti)Eksik: Pim kutu yüksekliği	7,5 ton	50 mm	50 mm	200 mm	200 mm	310 mm	Fabrika verisi
SANYSY80 (A–G katalog özeti)Eksik: Pim kutu yüksekliği	8 ton	50 mm	50 mm	200 mm	200 mm	310 mm	Fabrika verisi

İlk 120 sonuç gösteriliyor. Daha kesin bir model adı yazarak aramayı daraltın.

Marka ölçü rehberi

Markaya göre kova bağlantı ölçüleri

Her markanın ekskavatör, kova ve Quick Coupler bağlantı kayıtlarını ayrı sayfada inceleyin.

Lastikli yükleyici ölçüleri

Hyundai loder bağlantıları

Loder bağlantısı ekskavatör ölçüsünden farklıdır. Bağlantı tipini ve modeli seçin; harflerin yerini katalog çiziminden, karşılığını ölçü kartlarından okuyun.

Önce bağlantı tipini seçin.Kova tarafı ve makine tarafı ölçüleri ayrı çizimlere sahiptir. Tüm değerler milimetredir.

Model seçimi

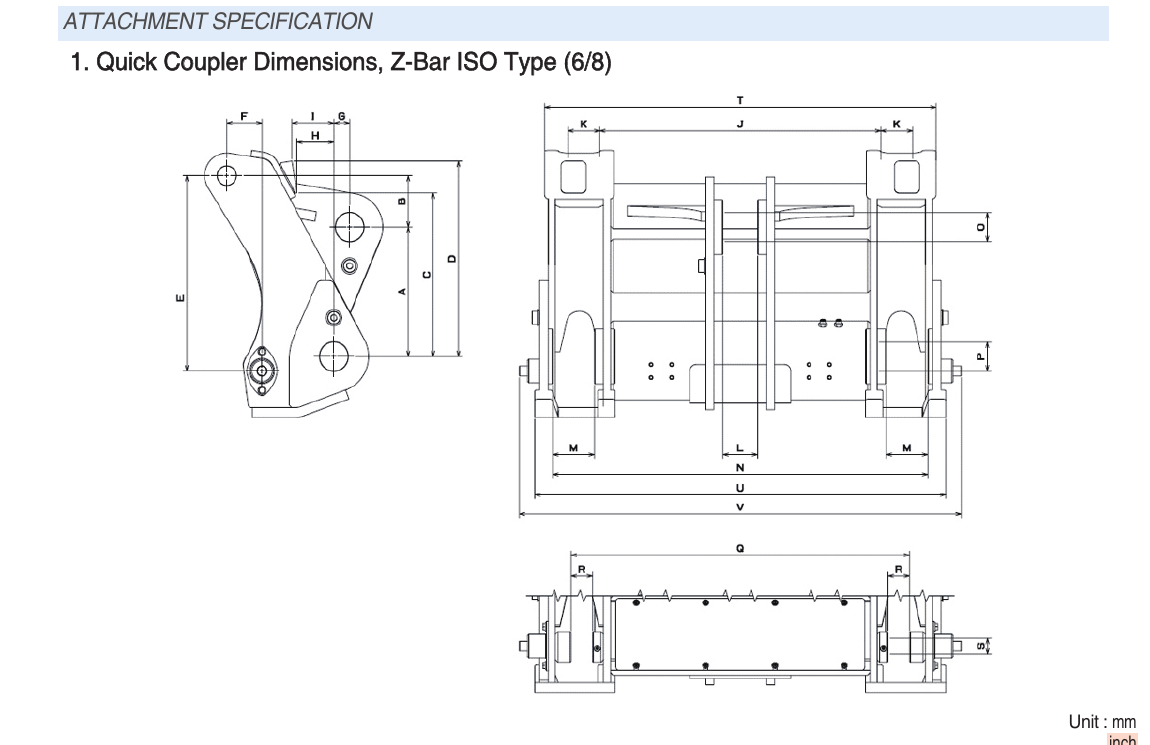

Z-Bar ISO hızlı bağlantı

⌕

Seçilen model

HL930A

Çizimdeki harf karşılıkları

A355mm

B205mm

C347mm

D447mm

E605mm

F112mm

G30mm

H65mm

I72mm

J894mm

K105mm

L76mm

M78mm

N978mm

ØO65mm

ØP65mm

Q1068mm

R67mm

ØS50mm

T1186mm

U1186mm

V1344mm

Açık paylaşım

Her rakam aynı ağırlıkta değil.

Kaynak ve doğrulama seviyesi her kayıtta açıkça gösterilir.

Ölç veya belgeyi bul

Merkez, ara ve her iki pim çapını ayrı ayrı kaydet. Mümkünse model etiketiyle birlikte fotoğraf çek.

Kaynağı ve adını yaz

Fabrika tablosu, teknik çizim veya saha ölçüsü olduğunu belirt. Ekleyen kişi veya firma adı kayıtta görünür.

Hemen yayımlansın

Katkı onay beklemeden “doğrulanmamış topluluk verisi” olarak yayımlanır. Düzeltmeler eski kaydı silmeden ayrı tutulur.

İmalat güvenlik notuBu veri tabanı yardımcı kaynaktır. Kesim ve imalattan önce gerçek makine, mevcut kova veya Quick üzerinden son ölçü kontrolü yapılmalıdır.
